比人還高的螺旋管；
一層樓的高度；
人可輕松在其穿梭。
但在確定產品質量時卻成為了難題。
對測量工程師而言，
一個比他還高的螺旋管檢測并不是那么容易，
一臺在線測徑儀的應用解決諸多問題，
通過簡單的操作即可得到在線實時測量值。
藍鵬測控受某鋼管生產廠的委托，定制了基于激光原理的超大范圍在線測徑儀，用于螺旋管外徑、橢圓度及周長的在線檢測，該測徑儀可測范圍在610~3048mm，根據不同的鋼管規格，調節測頭距離，完成不同規格的螺旋管檢測。
人工檢測難度大，滯后且勞動強度大，更容易對螺旋管造成損傷。因此需要在線檢測裝置改善檢測方法。
在線測徑儀可布置在生產線上，對螺旋管進行實時外徑檢測，同時檢測頻率大，滿足檢測需求的同時，減少漏檢，獲取數據比人工提高了十幾倍，監測的數據精度也更高，獲得實時數據、實現即測即傳。

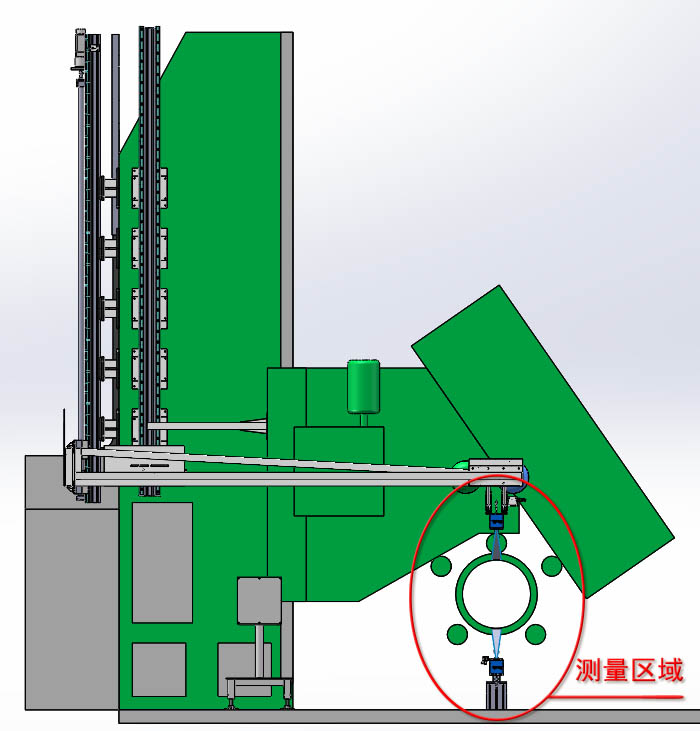

在接到任務之初，技術工程師考察現場，了解檢測需求，并制定了設計方案，根據現場情況，將支架滑臺等安裝在側面，測頭及保護盒則由支架支撐安裝在檢測位置，其結構圖如下：

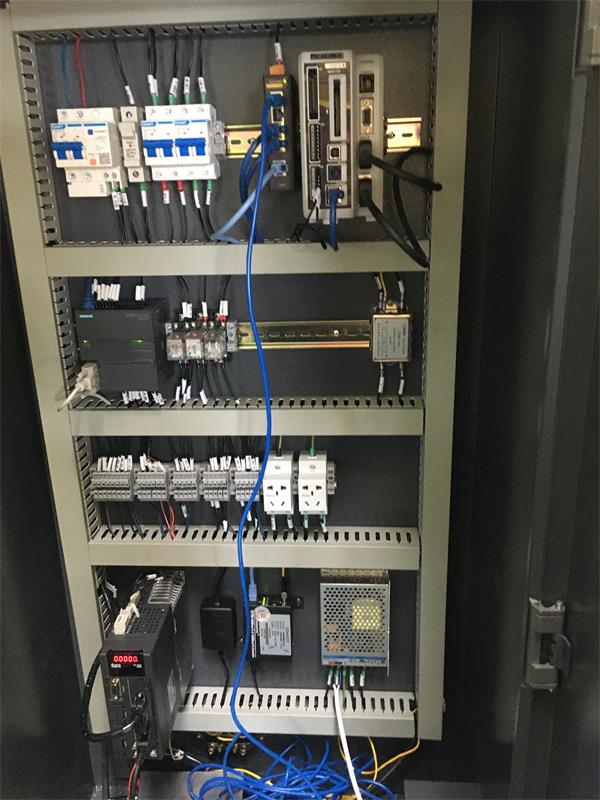

JE02Z-SY3300在線測徑儀內設置兩臺激光傳感器，可實時采集測頭到被測物外表面的距離數據。底部測頭防護箱視窗框配吹掃系統，盡量避免灰塵、霧氣對測量精度的影響，控制系統用于控制設備運行，和數據計算、圖像處理等工作。測徑儀的頂部相機箱安裝在測頭支架上，測頭支架安裝在直線導軌上，由電機帶動滾珠絲杠實現對測頭支架的位置調整。底部相機防護箱裝有強磁底座便于拆卸。
經過技術工程師的精心設計，采購，加工，裝配，調校，驗收等多道工序，成品終于呈現，并已經交付使用。
測徑儀解決問題
在線測徑設備滿足在線測徑識別直徑≤0.25mm、周長≤lmm、橢圓度偏差的功能要求，實現現場無人查看，遠程接入中控室內查看，并在中控室中實現了聲音報警功能。設備運轉無異常，不能影響正常生產需求。

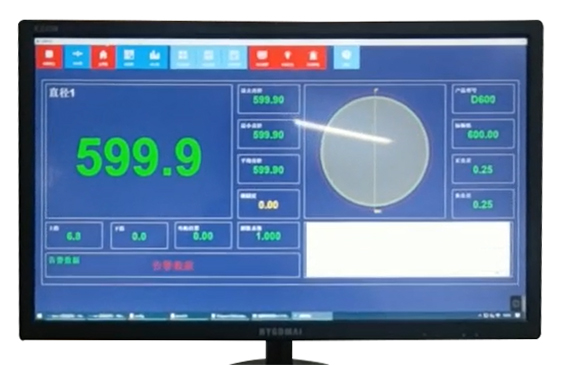

具備定制的測量軟件系統，是針對自動化監測定制的智能化監測系統，它專注于檢測顯示數據，對數據進行分析，對數據進行存儲，對設備進行操作等，對項目進行科學的管理和配置，是一個得到廣大用戶廣泛使用的智能化監測平臺。
設備結構充分的利用了現場環境，并且適于工人正常及故障排除操作。
設備運行便于工人在培訓后可以簡單使用，操作簡單，也可隨時咨詢操作方法。
設備在異常情況下有提醒和報警設置。

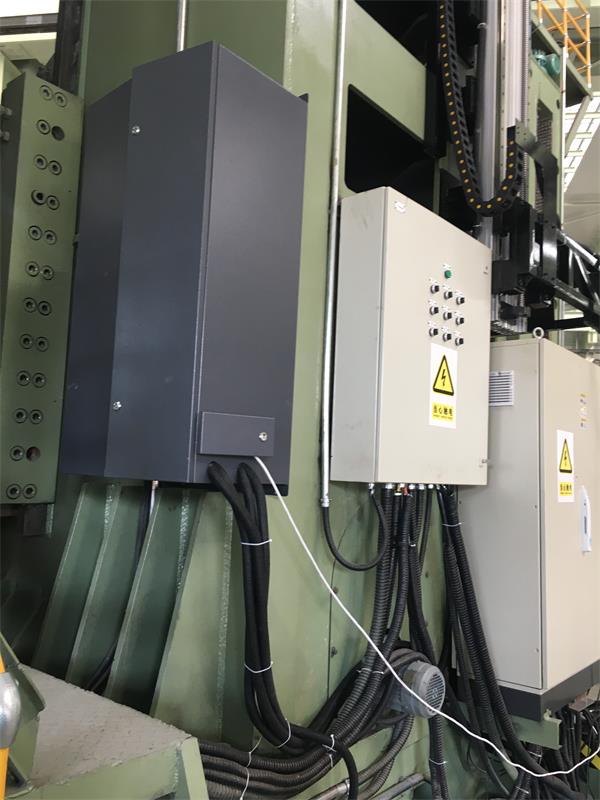

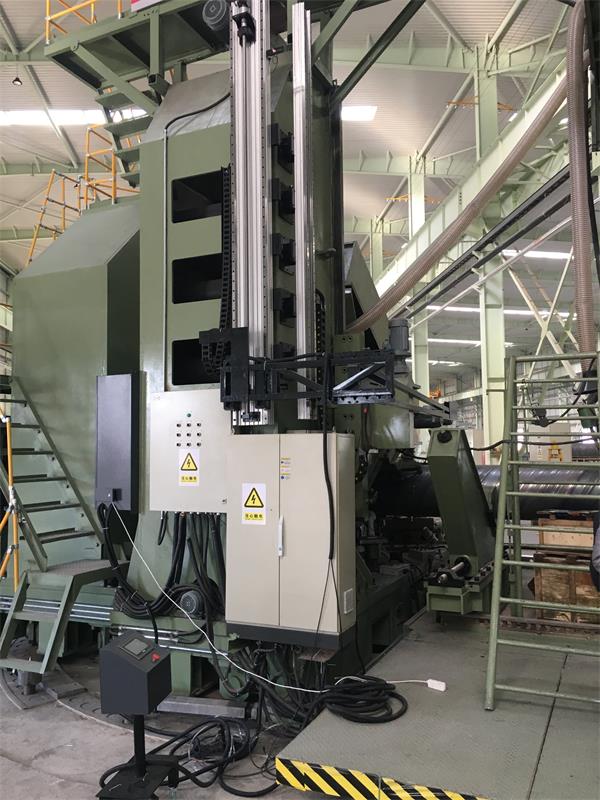

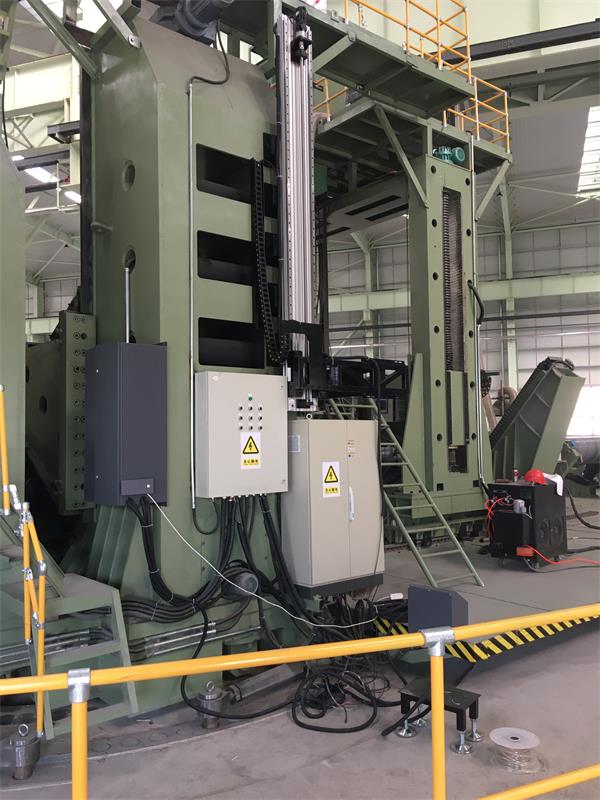

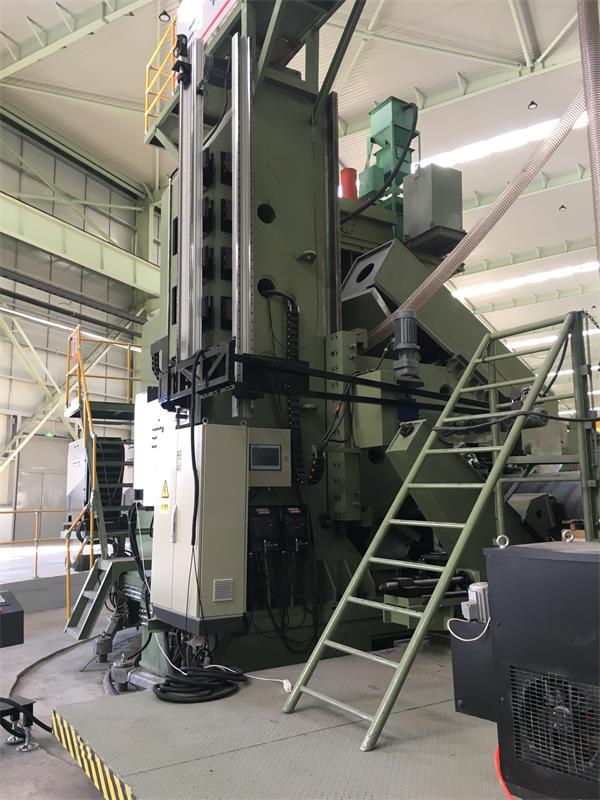

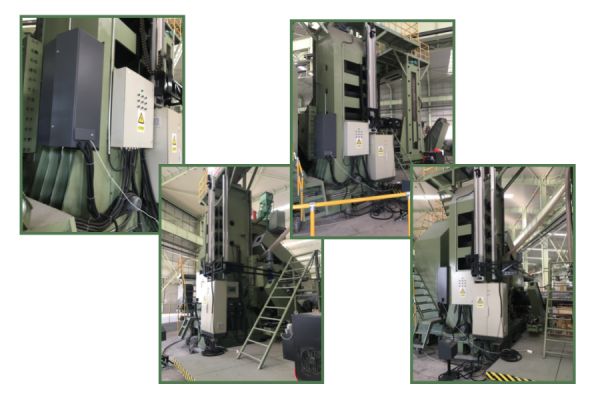

不同角度下的測徑儀現場實拍
在引進在線測徑設備后，降低目前車間工人在線測徑勞動強度，提高效率，提升自動化水平。此項目在運行階段中，實時數據的外徑測量誤差能夠保持在±0.25mm之內，系統運行穩定，高精度的實時的反映出螺旋管的外徑及截面情況，監測數據全面完整，解決了傳統監測手段效率低、易出錯、數據少、需要人工處理成果等問題，得到業主和施工方單位的一致好評。
