400-6171-355400-6171-355有的鋼廠生產的鋼材種類很多，為了節約資金，讓測量儀盡可能多的完成多種鋼材的尺寸檢測而研發定制了多功能測徑儀。

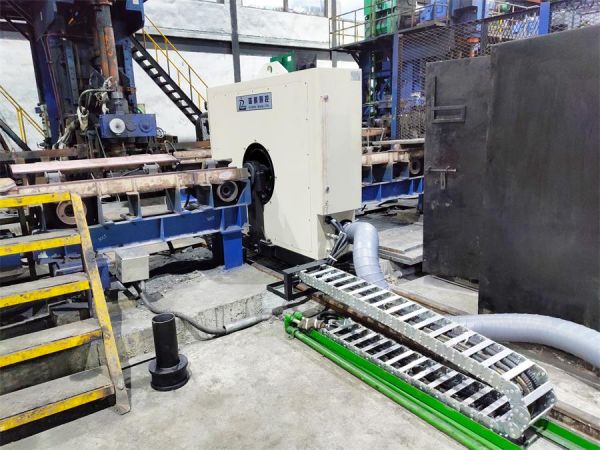

某大型鋼廠生產軋制有棒材、角鋼、扁鋼三種類型的鋼材，為了對這三種鋼材均能做出檢測，研制了LPBJ150.8多功能測徑儀，它是非接觸在線檢測設備，主要用于冶金業棒材外徑，角鋼邊長，扁鋼的寬度和厚度在線檢測。測量的數據客觀，實時性好，測量結果保存完整，對生產線進行質量監測、跟蹤和生產工藝分析。
測徑儀是集光學、機械、電子和計算機技術一體化的測量設備。它采用雙測頭技術，以應對大尺寸鋼材的檢測，使其適應各種規格的鋼材測量。根據該鋼材的生產情況及要求，測量車內裝了五路70單測頭和三路由70單測頭組合的150雙測頭。
主要技術參數
測量范圍：0～150.00mm。
允許偏差：
圓鋼≤±0.02mm；
角鋼邊長≤±0.10mm（在扭轉0～3°范圍內）；
扁鋼寬度≤±0.15mm（在扭轉0～3°范圍內）；
扁鋼厚度≤±0.05mm（在無扭轉情況下）；
重復性：≤±0.01mm。
測量頻率：≥500Hz。
顯示內容：
實時顯示測量數據、曲線以及缺陷，顯示響應時間小于0.2秒。
顯示器：同一時刻被測物4個方向的外輪廓尺寸、最大值、最小值、平均值、橢圓度和截面圖，尺寸波動趨勢圖，缺陷分析圖。

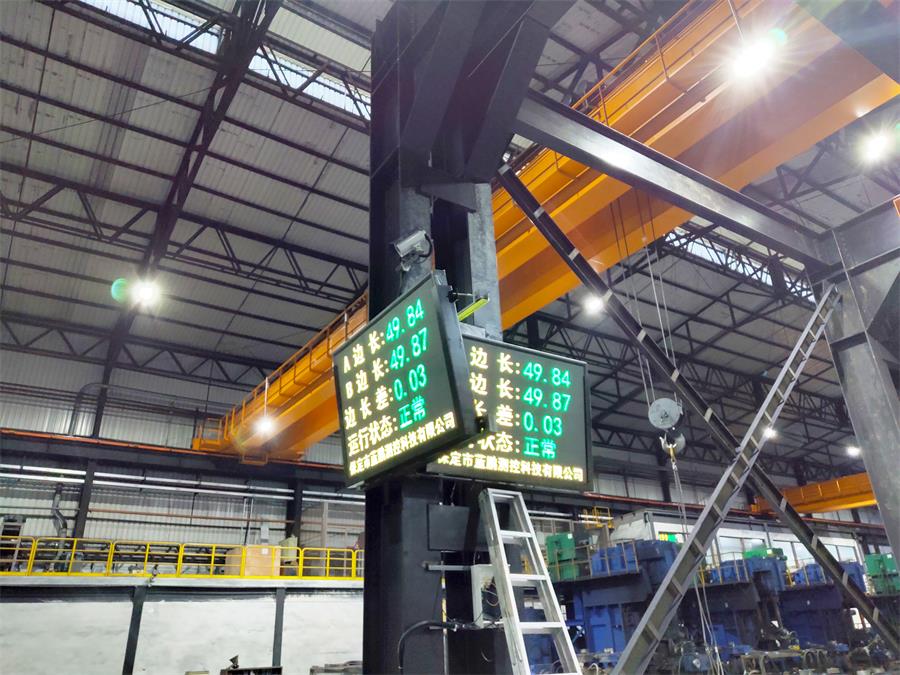

現場LED顯示屏：同一時刻測量數據的最大值、最小值、橢圓度及設備運行狀態。顯示頻率0.66～3次/秒。
多功能測徑儀配備了測控軟件系統，可顯示并分析不同的鋼材檢測結果。

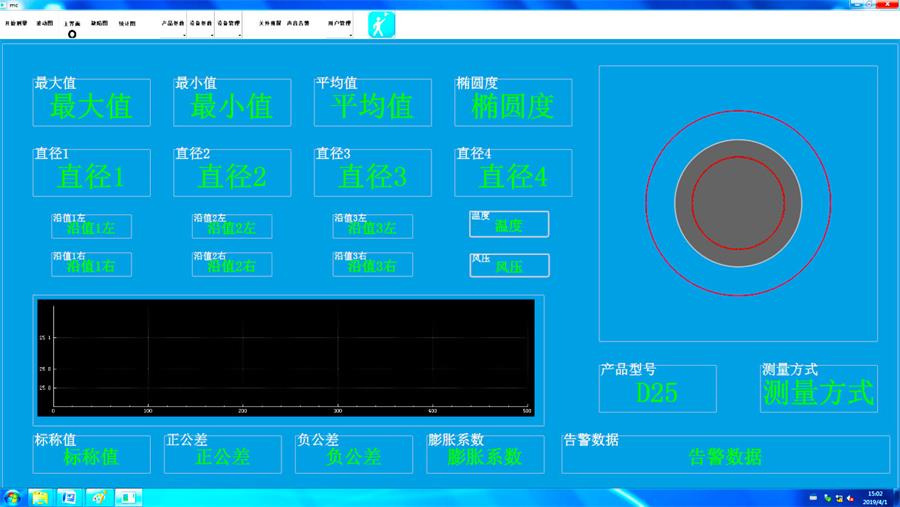

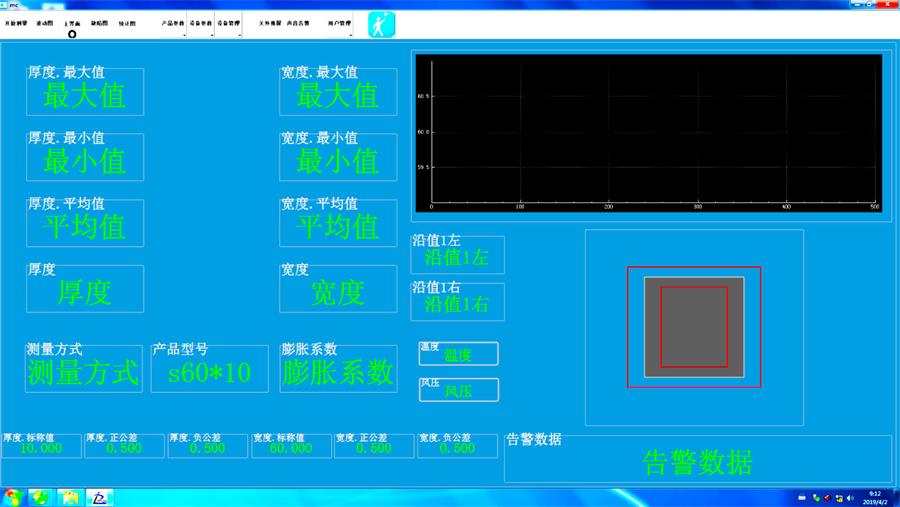

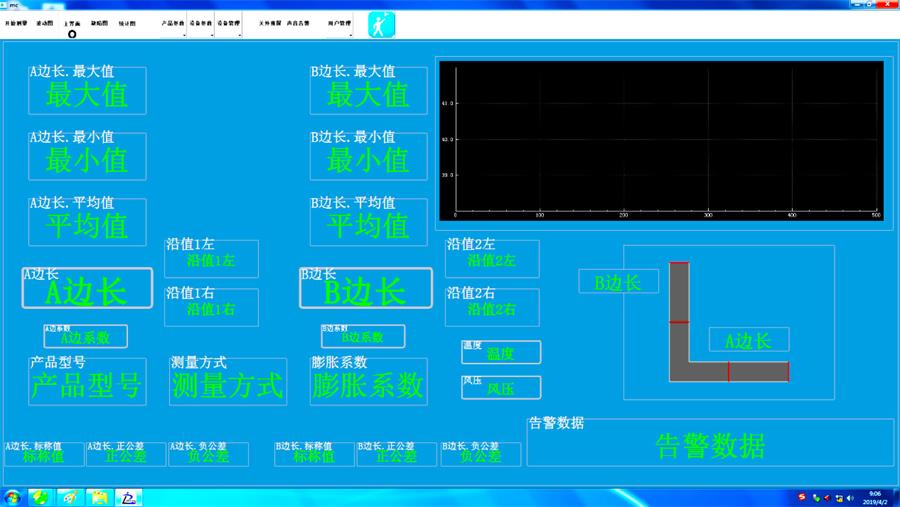

“截面類型”選擇“角鋼”?！敖孛骖愋汀边x擇“鋼板測厚測寬”?！敖孛骖愋汀边x擇“圓鋼”。不同的鋼材選擇不同的截面類型。
主界面分菜單欄、數據展示區和告警區三大塊。
菜單欄有“主界面”、“產品參數”、”設備參數”、”設備管理”、“關外接屏/開外接屏”、“聲音告警/告警靜音”、“用戶管理”等幾個按鈕組成。
數據區顯示的數據有統計數據、測量數據、標稱值、正負公差、膨脹系數、溫度、風壓等與測量相關的數據以及截面圖和趨勢圖。
告警區域顯示設備運行錯誤和其他提示。
正是因為根據需求定制的測量設備，使其能對多種鋼材，多種數據進行檢測，也為各生產線提供各種幾何尺寸檢測定制服務。
