400-6171-355400-6171-355踏進高線生產現場，
機械的轟鳴嗡嗡作響，
撲天的熱浪迎面而來，
高線在產線飛速穿梭。
測徑儀安裝在精軋機后，
快速檢測外徑及橢圓度品質，
任高線速度再快，
不合格品依然逃脫不了它的監測。
2000Hz的檢測速度，
配上測控軟件的多樣性展示，
數據顯示、匯總、分析、圖表繪制與存儲。
展示實時的高線生產狀態。

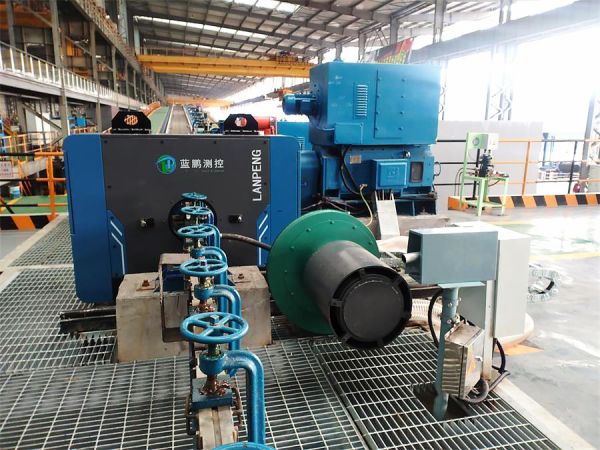

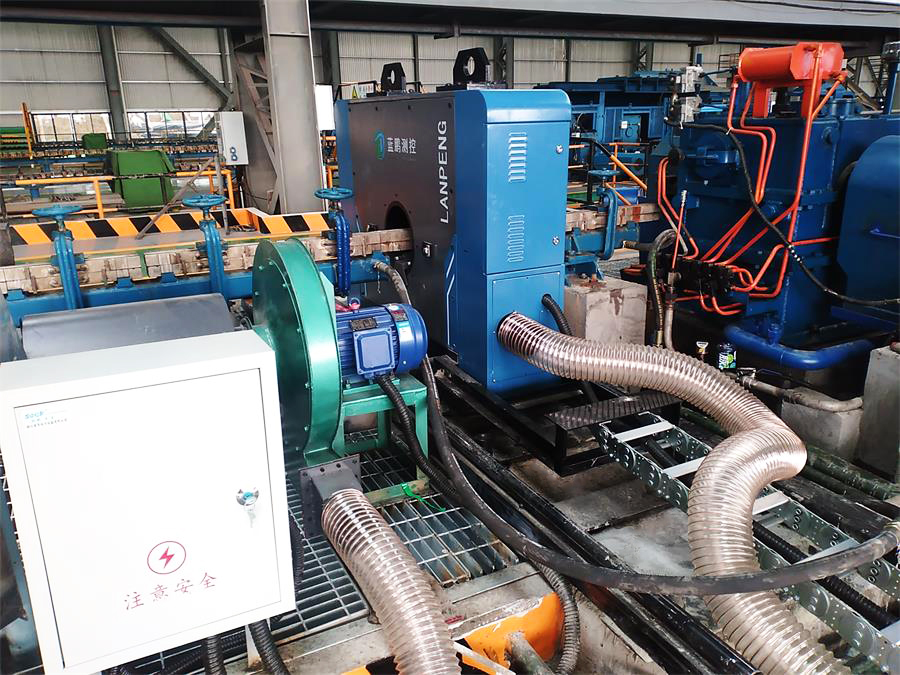

藍鵬測控為某鋼廠設計制造了智能測徑儀，它為全新的光、機、電、計算機通信一體化成套設備，安裝在高線精軋機后，利用固定八組測頭的光電測量系統，對通過的軋材外輪廓尺寸進行在線實時測量。當測量數據超差或設備超溫、供風系統無風時，系統自動聲光報警。便于現場操作人員及時調整軋機或維護設備。
智能測徑儀內置我司自主開發的嵌入式智能模塊，在行業內實現了測徑儀產品的智能化。智能模塊可本地顯示測量數據并實施校準操作；可智能監測軋材位置并自動調節中心高；可智能監測機體溫度并自動啟、停自循環系統；可智能監測鏡片潔凈度、機體內風壓并提示維護。智能測徑儀利用軋線導槽間的縫隙進行測量，設備內不設置過鋼導槽。
基本參數
測量范圍：φ0～φ40mm
被測物直徑：φ5.5～φ16mm
允許偏差：測量圓鋼≤±0.01mm
測量螺紋鋼：≤±0.06mm（螺紋鋼基圓、縱肋、橫肋）
最小分辨率：0.0026mm
測量頻率：?jiǎn)螠y(cè)頭2000Hz，共計16000hz（即每秒測量2000個截面）
通訊網絡：4G
具備三種形式方式：
主控室液晶顯示器：

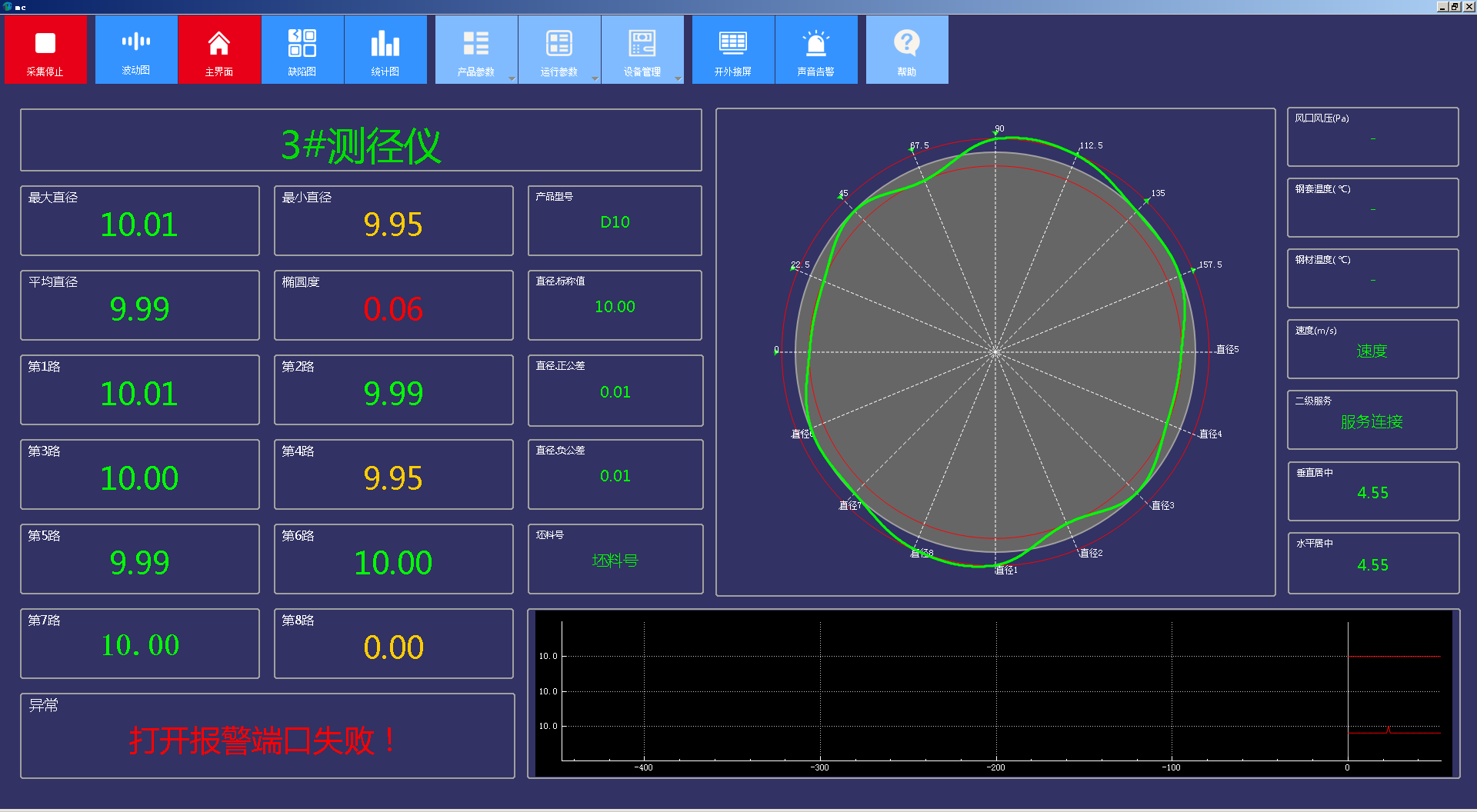

圓鋼測量系統主界面顯示軋材外輪廓尺寸及截面圖、公差帶；各路測頭的尺寸波動圖，缺陷分析曲線；實時顯示圓鋼的最大直徑、最小直徑、平均直徑、橢圓度以及各路測頭的測量值。
螺紋鋼測量系統顯示螺紋鋼基圓、縱肋、橫肋等。
嵌入式智能模塊：
實時顯示各路測頭的測量值、設備溫度、風壓、測量中心高度等。
現場 LED 顯示屏：
實時顯示圓鋼測量的最大/最小直徑、橢圓度、設備工作狀態；實時顯示螺紋鋼的基圓直徑、縱肋、橫肋、設備運行狀態。顯示頻率 1～3 次/秒可設。
