400-6171-355400-6171-355為了快速確定壓輥是否符合規格，并快速獲得信息，包裝方便，而定制了一款測徑測高儀。它可測量壓輥的直徑和高度。其中直徑測量采用非接觸式光電測頭，高度測量采用光柵尺測量。
設備組成
測徑儀主要由直徑測量部分、高度測量部分、控制部分組成。

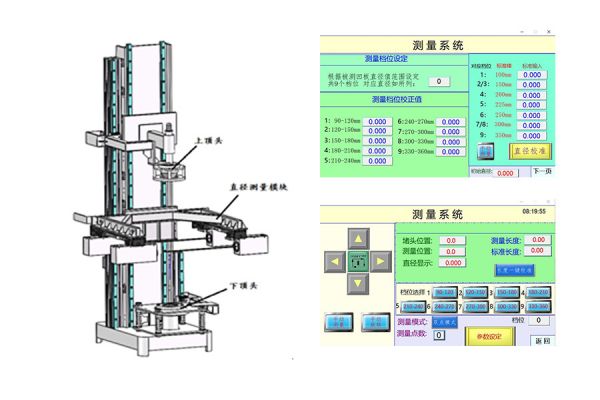

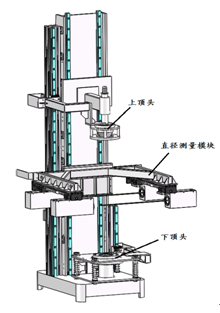

高度、直徑測量部分主要由上頂頭、下頂頭、直徑測量模塊組成。
人機界面HMI觸摸操作：可按相應鍵按提示進行翻頁、設置、輸入?yún)?shù)數據，界面友好，及易使用?？删幊炭刂破鱌LC控制相應機械運動，實時采集相關數據，并通過串口傳給電腦PC ,關鍵參數設置輸入設有用戶密碼。
測量過程
（1）測量時上頂頭上升至適合高度。
（2）將壓輥放置于下頂頭上，上頂頭下降壓緊。上下頂頭分別與光柵尺連接，可測出壓輥高度。
（3）直徑測量模塊上下移動測量壓輥多個位置的直徑。
主要技術參數
測量范圍：
滾筒外徑范圍φ100~350直徑測量范圍φ60～400 （mm）
滾筒高度范圍350~1350高度測量范圍300～1400 （mm）
測量精度：
高度測量精度：±1mm
外徑測量精度：±0.01mm
重復精度：≤±0.01mm

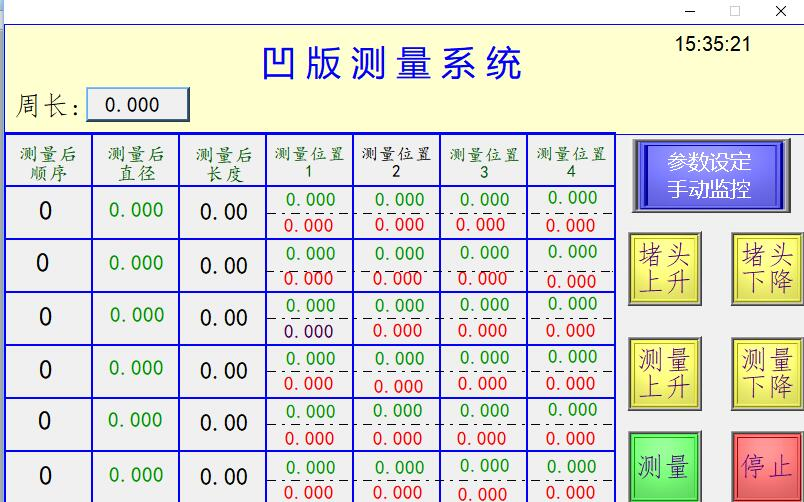

具備專業的測控軟件，詳細顯示數據。

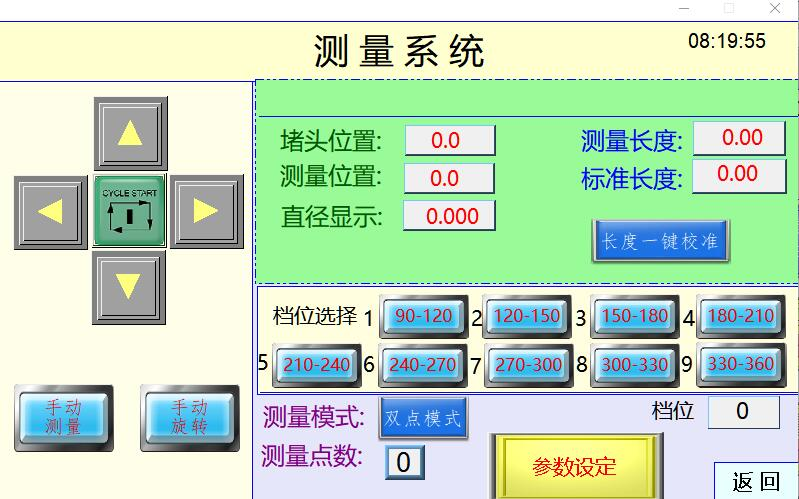

手動測量：按手動測量鍵進行手動測量，并在相應位置顯示測量結果。
自動測量：在主界面按鍵或按控制面板上的自動啟動按鈕進行自動測量，并在相應表格顯示測量結果。
