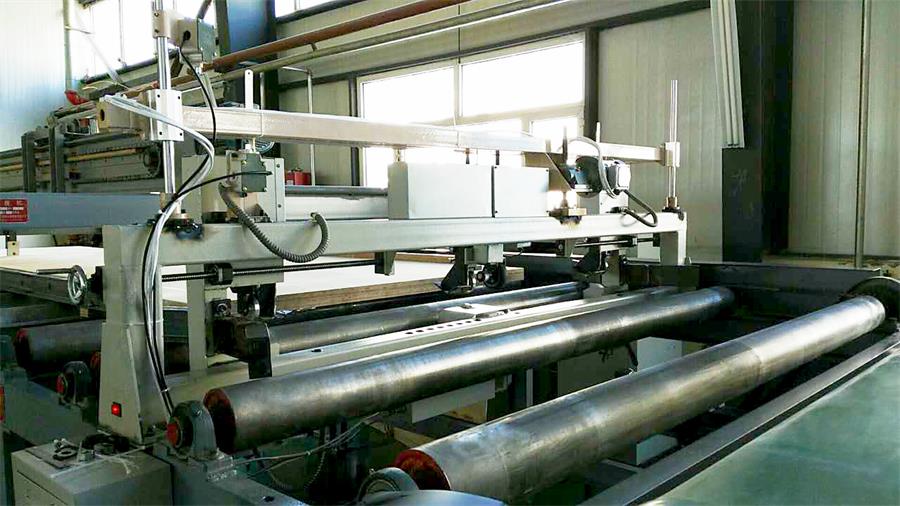

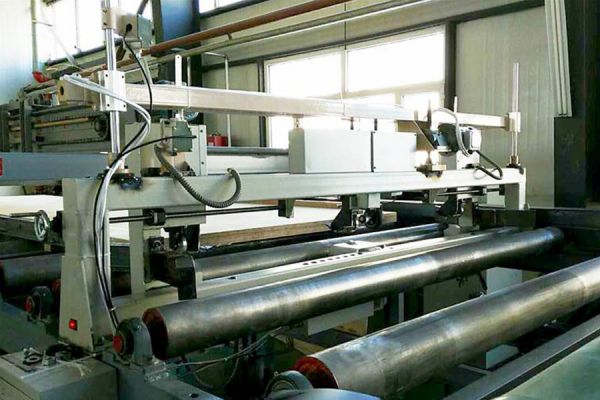

400-6171-355400-6171-355木板也已經實現了機械化作業，為了能快速完成高成材率的生產，為其定制了接觸式激光測厚儀安裝在產線上進行厚度尺寸的在線檢測。

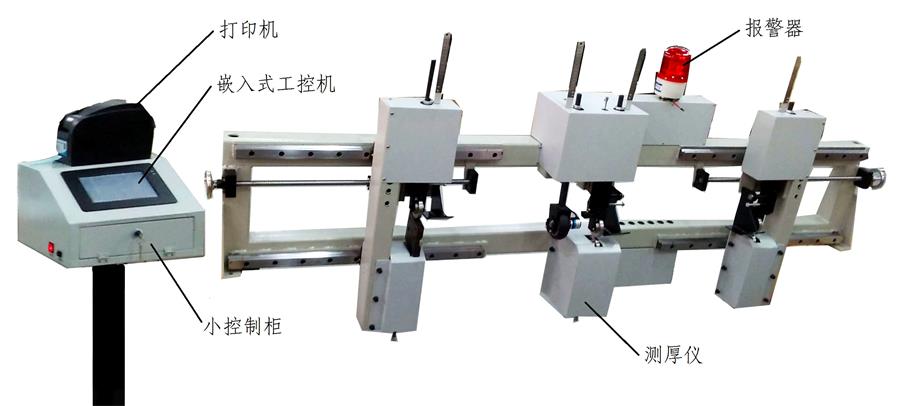

嵌入式工控機是測厚儀的顯示、控制單元，其主要功能有兩個：一是計算傳感器采集木板的厚度數據，并將其顯示在液晶屏上；二是控制步進電機按設定的步數以驅動兩邊測頭的距離，以應對不同板寬的厚度檢測。
測厚儀的測量單元是采集木板厚度尺寸的單元，其主要功能是利用接觸式傳感器采集與木板厚度相關的電信號并將其傳輸?shù)焦た貦C(jī)。測量單元與工控機之間由電源線和數據線連接。
質量標準及設備參數：
1、測量范圍：10～120mm。
2、測量精度：≤0.1mm。
3、測頭類型：接觸式傳感器。
4、測量點數量：3個測量點，每個測量點2個傳感器。
5、測量點間距：中間測量點固定位置，兩側測量點可調至距板邊50mm。
6、顯示內容：3個測量點的實時厚度。
7、超差報警功能：可設置標準板厚及上下偏差，超出上下偏差時自動報警。
8、檢測報告打印功能：每張板打印1個檢測報告，內容為9個位置的測量值和產品的編號信息。9個測量位置中1個為板中心點，其余測量位置距離板邊緣50mm。
9、檢測報告打印在不干膠紙上，寬度為28mm。
設備特點
響應速度快、實時性能好。
測量不受被測物上下抖動的影響。
測量不受被測物材質影響。
全數字系統，使用方便，易操作，維護簡單。
具備超差報警功能，超差時紅燈點亮報警。
可打印檢測報告，供紙質存儲或附在產品發貨清單中，增加競爭力。
兩側測頭可調節位置，適應多種寬度的板材檢測。
接觸式激光測厚儀根據生產需求及板寬程度進行定制，采用接觸式的測量方式是根據木板的實際生產情況及測量準確度等多方面考慮，當然也還提供各種非接觸式的激光測厚儀定制，進行無損檢測。
